Cấu hình hệ thống điện mặt trời hòa lưới có lưu trữ tại Quảng Yên – Quảng Ninh

Nội dung

Hệ thống điện mặt trời hòa lưới có lưu trữ tại Quảng Yên – Quảng Ninh, công suất 5kw thi công tháng 8 năm 2022. Chi tiết cấu hình Hệ thống thống như sau:

Tấm pin năng lượng mặt trời canadian 450w

Hệ thống điện mặt trời hòa lưới có lưu trữ tại Quảng Yên sử dụng tấm pin Canadian Solar có mã sản phẩm: CS3W-450MS.

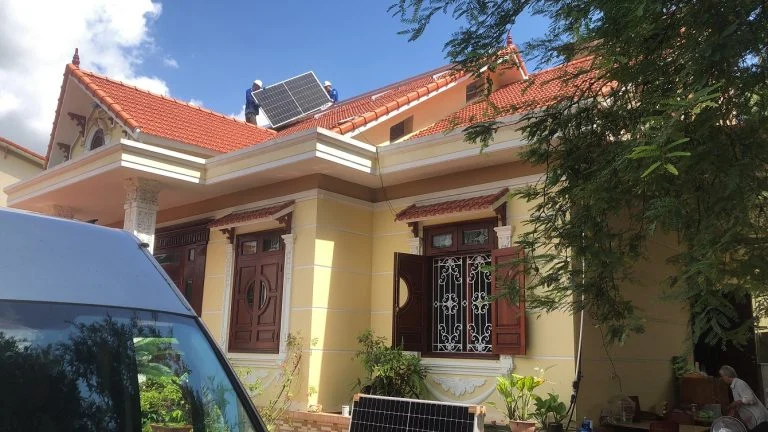

Lắp đặt hệ thống điện mặt trời hòa lưới có lưu trữ tại Quảng Yên Quảng Ninh

Tấm pin năng lượng mặt trời Canadian 450W được sản xuất bởi Canadian Solar – Nhà sản xuất tấm pin mặt trời đứng đầu thế giới về chất lượng và hiệu suất với hơn 55 GW được lắp đặt.

Sử dụng công nghệ Multi Busbar và Công nghệ Hafl-cut cells làm dòng điện thấp hơn và giảm thiểu nguy cơ Hot spot đồng thời giúp cho khả năng chịu bóng tốt hơn.

Công nghệ PERC giúp tăng hiệu suất tế bào quang điện.

Khung hợp kim nhôm anodized giúp tăng độ cứng, độ bền, chịu được tác động xấu của thời tiết và các tác động cơ học mài mòn.

Bảo hành: Hàng chính hãng, mới 100%, bảo hành sản phẩm 12 năm và bảo hành hiệu suất 25 năm.

Chứng từ: Tấm pin năng lượng mặt trời Canadian 450W có đầy đủ CO, CQ, hóa đơn VAT.

Quang Điện thi công áp mái hệ thống điện mặt trời hòa lưới có lưu trữ tại Quảng Yên

Loại tế bào quang điện Mono – Crystalline

Số lượng tế bào quang điện 144 {2x(12×6)}

Kích thước 2108 X 1048 X 35 mm

Trọng lượng 24.3 kg

Biến tần hòa lưới có lưu trữ 5kw của hãng Deye inverter hybrid

Inverter Hybrid Deye 5kW là biến hòa lưới có lưu trữ nổi tiếng ngành điện mặt trời. Biến tần Hybrid Deye 5kW được nhiều gia đình sử dụng cho hệ thống Điện mặt trời gia đình.

Biến tần hòa lưới có lưu trữ cao cấp Deye hybrid 5kw lắp đặt tại Quảng Yên Quảng Ninh

Inverter Hybrid SUN-5K-SG03LP1-EU với công nghệ mới, thiết kế nhỏ gọn, nhiều tính năng bảo vệ an toàn nên được sử dụng cho giải pháp điện mặt trời hòa lưới có lưu trữ, giải pháp Zero Export.

Inverter hybrid 5kW SUN 5K-SG-SG03LP1-EU, 1 pha thích hợp cho hệ thống Điện năng lượng mặt trời dân dụng và thương mại nhỏ, tối đa hóa tỷ lệ tự tiêu thụ năng lượng mặt trời và tăng cường năng lượng tiêu thụ của bạn.

Pin cũng có thể được sạc bằng máy phát điện diesel để đảm bảo nguồn cung cấp không bị gián đoạn trong trường hợp mất điện lưới. Nó được trang bị cổng RS485 / CAN để giao tiếp pin

Pin lưu trữ Lithium Gigabox

Thông số kỹ thuật của pin lưu trữ Gigabox 5E

Tên sản phẩm: 5KWH LiFePO4 Storage Battery

Loại sản phẩm: Gigabox 5E

Khối lượng: 77±3kg

Kích thước: 490mm x 222mm x 495mm

Dung lượng: 100Ah

Điện áp: 51,2V

Packing đủ 16S

Nguyên lý hoạt động của hệ thống điện mặt trời hòa lưới có lưu trữ tại Quảng Yên Quảng Ninh được theo dõi quản lý trên website

Pin Lithium GIGABOX 5E 48V 100Ah sử dụng cell pin LiFePo4 (Lithium Sắt Phosphate) chất lượng cao của nhà sản xuất nổi tiếng hàng đầu thế giới BYD để pack thành bộ pin lưu trữ điện GIGABOX. Đáp ứng nhu cầu cần thiết tích trữ năng lượng và không lo vấn đề hư hỏng như các dòng ác quy axit-chì cũ. Được ứng dụng rộng rãi trong hệ thống lưu trữ năng lượng tái tạo.

Ưu điểm của pin Lithium GIGABOX 5E

Tuổi thọ cao

Thân thiện với môi trường

Có thể kết nối song song nhiều bộ để tăng dung lượng

Hoạt động tối ưu với Inverter Hybrid.

Là loại pin lithium 48V100Ah duy nhất giao tiếp với Inverter Hybrid thương hiệu Deye

Pin lithium có chế độ sạc xả lên tới 90% lượng điện – tốc độ sạc xả nhanh hơn các dòng ắc quy thông thường, nên xu thế các xe điện, và dòng lưu trữu điện mới nhất trên thế giới là dùng pin lithium. Tuổi thọ của pin lithium từ 3-4 năm tương đương 2000 lần sạc xả, trong khi ắc quy chỉ có 1-2 năm.

Pin lưu trữ điện năng lượng mặt trời LiFePo4 GIGABOX 5E dung lượng 5kwh là sản phẩm thay thế ắc quy axit-chì với rất nhiều ưu điểm như sau:

Nguyên lý hoạt động hệ thống điện mặt trời hòa lưới có lưu trữ 5kwh tại Quảng Yên – Quảng Ninh

Ban ngày hệ thống pin năng lượng mặt trời PV tạo ra điện năng một chiều sẽ được đi tới biến tần qua các thiết bị bảo vệ như cb 1 chiều, chống sét lan truyền dc. Dòng điện này được chuyển đổi sang điện xoay chiều để ưu tiên cung cấp cho các phụ tải.

Nguyên lý hoạt động Biến tần Inverter hybird Deye SUN 5 KW

Sau đó, năng lượng dư thừa sẽ sạc pin qua Inverter Hybrid Deye SUN 5K-SG. Cuối cùng, năng lượng dự trữ trong pin lưu trữ sẽ được giải phóng khi tải yêu cầu hoặc vào ban đêm.

Tháng 8 năm 2022 khi chưa có chính sách mua bán điện, chủ đầu tư đã sử dụng pin lithium lưu trữ 5kwh để tích trữ năng lượng vào những thời điểm hệ thống phát ra thừa.

Khi lắp đặt Quang Điện Solar ngoài giải pháp lưu trữ còn sử dụng giải pháp bám tải nghĩa là trong thời điểm tầm trưa các tấm pin cấp điện cho tải và cho pin lưu trữ vẫn thừa thì hệ thống điện mặt trời sẽ không phát dư ra lưới điện.

Điều này đảm bảo để hệ thống hoạt động an toàn vẫn hòa lưới lưu trữ và có thêm chế độ bám tải.

Mỗi thành phần của hệ thống điện mặt trời đều rất quan trong, chúng làm nhiệm vụ khác nhau. Tuy nhiên ưu tiên điện cho tải sử dụng vẫn là yêu cầu cuối cùng của chủ đầu tư.

Với hệ thống điện mặt trời hòa lưới có lưu trữ ngoài mục đích giảm điện năng tiêu thụ từ lưới, mà còn dự phòng trong những trường hợp mất điện, điện yếu.
