Hệ thống tiếp địa điện mặt trời (PV) trên mái nhà đóng vai trò cực kỳ quan trọng đối với sự an toàn và hiệu suất của hệ thống. Chúng tôi cung cấp các giải pháp tiết kiệm chi phí, kiểm soát chặt chẽ mọi bước từ điện cực tiếp địa chất lượng cao đến quy trình xây dựng tiêu chuẩn hóa.
Điều này đảm bảo chất lượng tiếp địa đồng thời kiểm soát chi phí một cách hợp lý, tạo ra một hệ thống tiếp địa PV an toàn và đáng tin cậy cho bạn.
Xác định loại hệ thống nối đất.
Nội dung
Các loại phổ biến bao gồm hệ thống TN (bao gồm TN-S và TN-CS), hệ thống TT và hệ thống IT.
Lắp đặt điện cực nối đất
Thép góc mạ kẽm, ống thép mạ kẽm hoặc thanh đồng có thể được sử dụng làm điện cực tiếp địa. Điện cực tiếp địa thường được đóng thẳng đứng xuống đất, thông thường ở độ sâu không dưới 2,5 mét, với khoảng cách giữa các điện cực không nhỏ hơn hai lần chiều dài của điện cực.
Ví dụ, sử dụng thép góc mạ kẽm 50×50×5mm, có thể đóng một điện cực cách nhau khoảng 5 mét. Nếu điện trở suất của đất cao, cần phải thực hiện các biện pháp giảm điện trở, chẳng hạn như thêm chất giảm điện trở hoặc thay thế đất.

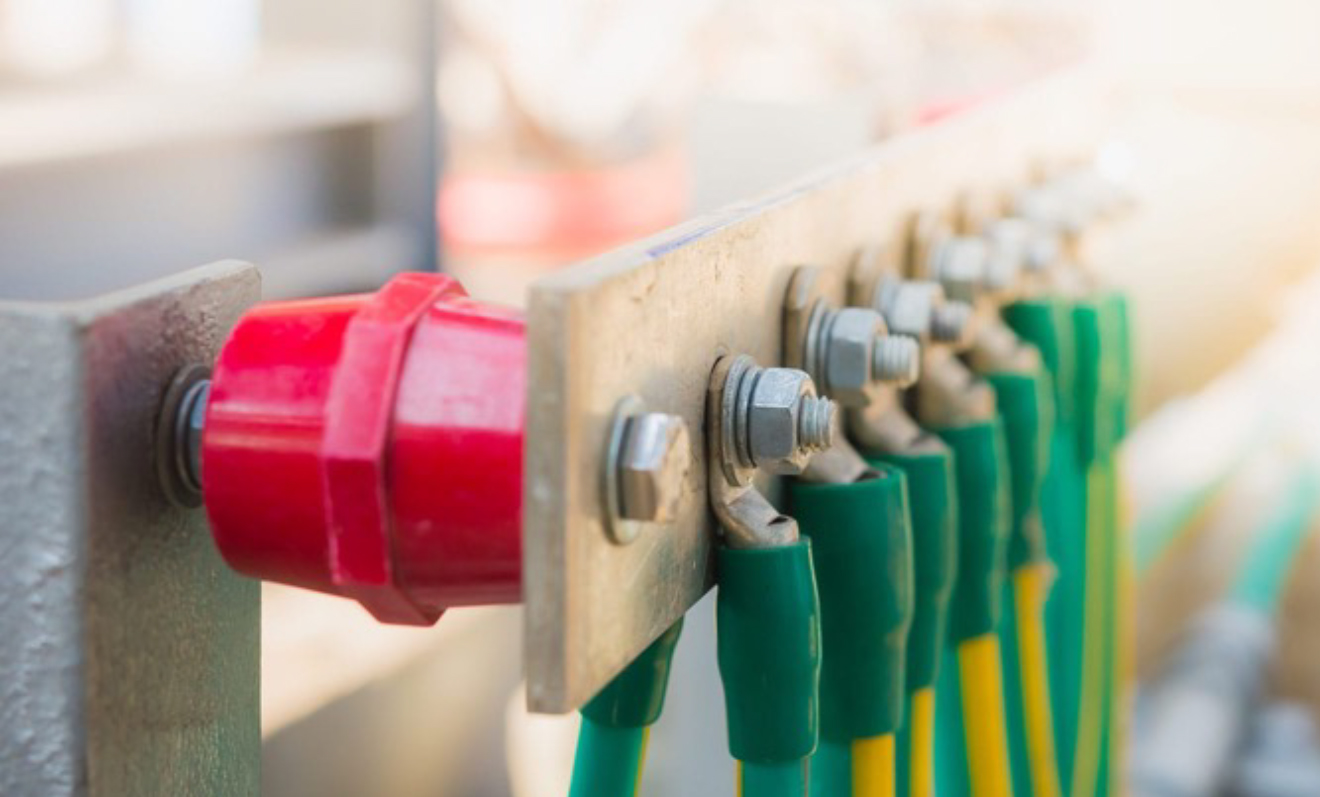

Kết nối Bus tiếp địa
Nối các điện cực tiếp đất khác nhau bằng thanh dẫn bằng thép mạ kẽm hoặc đồng để tạo thành lưới tiếp đất. Thanh dẫn tiếp đất phải được hàn chắc chắn vào các điện cực tiếp đất, và các mối hàn phải được xử lý đúng cách để chống ăn mòn, chẳng hạn như bằng cách sơn chống gỉ.
Trong các hệ thống quang điện trên mái nhà, thanh dẫn tiếp đất nên được bố trí hợp lý dọc theo mái nhà để giảm thiểu khoảng cách kết nối với các mô-đun quang điện và các thiết bị khác.
Tiếp địa cho mô-đun quang điện

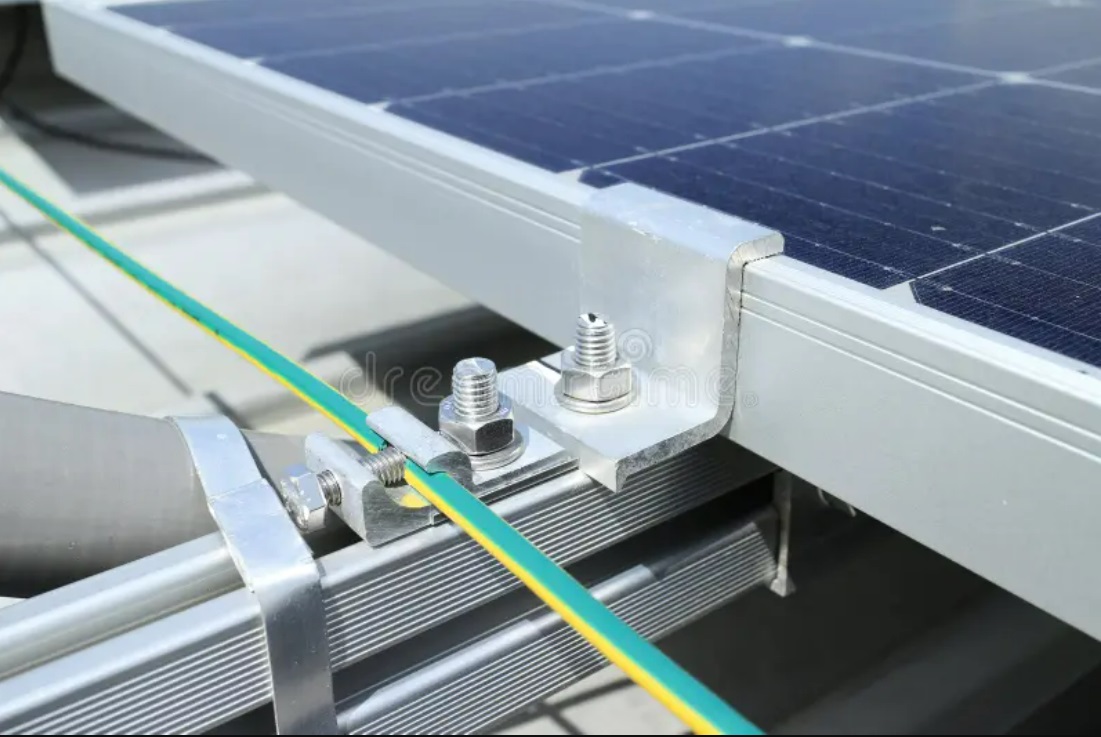

Các mô-đun quang điện thường có các lỗ nối đất trên khung của chúng. Các lỗ này được kết nối với thanh dẫn nối đất bằng dây nối đất màu vàng lục. Kết nối phải chắc chắn để đảm bảo tính liên tục của điện.
Mỗi hàng mô-đun nên có ít nhất hai kết nối với hệ thống nối đất để ngăn ngừa sự cố tại một điểm duy nhất.
Tiếp địa cho biến tần
Việc nối đất cho biến tần rất quan trọng, vì nó là một thành phần cốt lõi của toàn bộ hệ thống quang điện. Thông thường, có một đầu nối đất ở phía dưới hoặc bên cạnh biến tần, được kết nối với thanh dẫn nối đất bằng cáp nối đất có thông số kỹ thuật phù hợp.
Tiết diện của cáp nối đất phải được xác định dựa trên công suất định mức của biến tần và các tiêu chuẩn liên quan để đảm bảo xả dòng điện sự cố hiệu quả
Kiểm thử và Chấp nhận
Sau khi hoàn tất việc lắp đặt hệ thống tiếp địa, điện trở tiếp địa cần được đo bằng máy đo điện trở tiếp địa. Thông thường, điện trở tiếp địa của hệ thống quang điện trên mái nhà không được lớn hơn 4Ω.
Nếu không đáp ứng yêu cầu này, hệ thống tiếp địa phải được kiểm tra, nguyên nhân phải được xác định và khắc phục cho đến khi đạt tiêu chuẩn. Trong quá trình kiểm tra nghiệm thu, cũng cần kiểm tra xem tất cả các kết nối có chắc chắn hay không và vật liệu tiếp địa có đáp ứng các yêu cầu hay không.
