Nguyên lý hoạt động hệ thống điện năng lượng mặt trời hoà lưới

Nội dung

Hệ thống pin năng lượng mặt trời nhận bức xạ từ mặt trời và chuyển hóa thành nguồn điện một chiều sẽ được bộ Inverter biến đổi thành nguồn xoay chiều và hòa vào nguồn điện lưới để cung cấp cho phụ tải tiêu thụ.

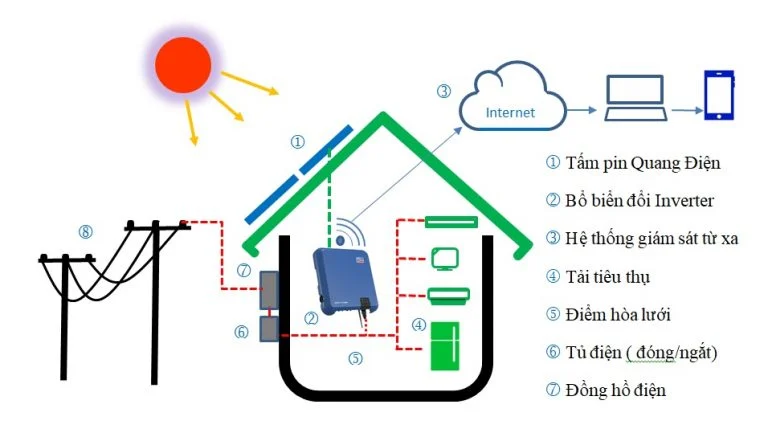

hệ thống điện năng lượng mặt trời hoà lưới

Lợi ích và ưu điểm của điện mặt trời hoà lưới

Hệ thống này đặc biệt phù hợp với những nơi có thể hòa với lưới điện.
Hệ thống sẽ ưu tiên sử dụng năng lượng từ mặt trời cung cấp cho các thiết bị điện hoặt động, khi thừa điện năng thì hệ thống sẽ cấp hòa lên lưới và bán điện lại cho điện lưới quốc gia thông qua công tơ hai chiều gồm chiều giao và chiều nhận. Khi thiếu điện thì hệ thống sẽ lấy thêm điện năng còn thiếu từ lưới để bù vào như trong trường hợp mưa và ban đêm.

Công Tơ Điện Tử 1 Pha 3 biểu giá, đo đếm 2 chiều giao/nhận

Hệ thống hòa lưới có ưu điểm là chi phí đầu tư thấp nhất trong các giải pháp về điện mặt trời do không sử dụng ắc quy lưu trữ, đồng thời ổn định và tuổi thọ cao.
Nhược điểm là khi mất điện lưới thì hệ thống cũng không hoạt động ( vì lý do an toàn trên lưới điện ).

Ứng dụng của hệ thống điện năng lượng mặt trời hoà lưới

Giải pháp hòa lưới ứng dụng được cho tất cả các nơi có nhu cầu tiết kiệm điện và sử dụng năng lượng xanh như: nhà ở, cao ốc văn phòng, nhà máy, resort, bệnh viện, khu hành chính…
Hệ thống được ứng dụng để bổ sung nguồn điện cho các nhà máy sản xuất hay tạo thành một nhà máy điện năng lượng mặt trời ( solar farm ).

Các thành phần cấu thành hệ thống giá của một hệ thống điện năng lượng mặt trời hoà lưới Grid Tie Solar System

Thành phần	Thương hiệu	Chi phí
Tấm pin năng lượng mặt trời (Solar panel) Model: CS3W-MS. Mono Hiku 440 wp. Công nghệ Half cells Số lượng Cell: 144 cells	Canadian Solar	Chiếm khoảng 60% tổng chi phí của hệ thống điện năng lượng mặt trời hoà lưới Grid Tie Solar System.
Bộ hòa lưới (Inverter) Một pha hoặc 3 pha Kết nối wifi, internet, app	Growatt, INVT, SMA	Chiếm khoảng 20% tổng chi phí
Tủ điện DC, AC và phụ kiện Hệ thống chống sét lan truyền Hệ thống dân dẫn tiếp địa Giắc đấu nối chuyên dụng MC4 Ông Gen luồn dây	Quang Dien Solar	Chiếm khoảng 5% tổng chi phí
Thi công, lắp đặt	Quang Dien Solar	Chiếm khoảng 5% tổng chi phí
Khảo sát, thiết kế	Quang Dien Solar	Miễn phí
Dịch vụ bảo hành, hậu mãi	Quang Dien Solar	Miễn phí
Khung giàn giá đỡ Sắt hộp mạ kẽm Inox Thanh rail nhôm Kẹp giữa Kẹp biên Kẹp tiếp địa	Quang Dien Solar	Chiếm khoảng 10% tổng chi phí. Mái tôn sẽ ít tốn chi phí nhất, sau đó là mái bằng, mái ngói. Với những nhà có mái không hướng về phía nam hay bắc, độ dốc quá lớn sẽ sử dụng thêm hệ thống dàn khung để cho các tấm pin năng lượng mặt trời hấp thụ quang năng là tốt nhất khi dó chi phí theo thực tế công trình.
